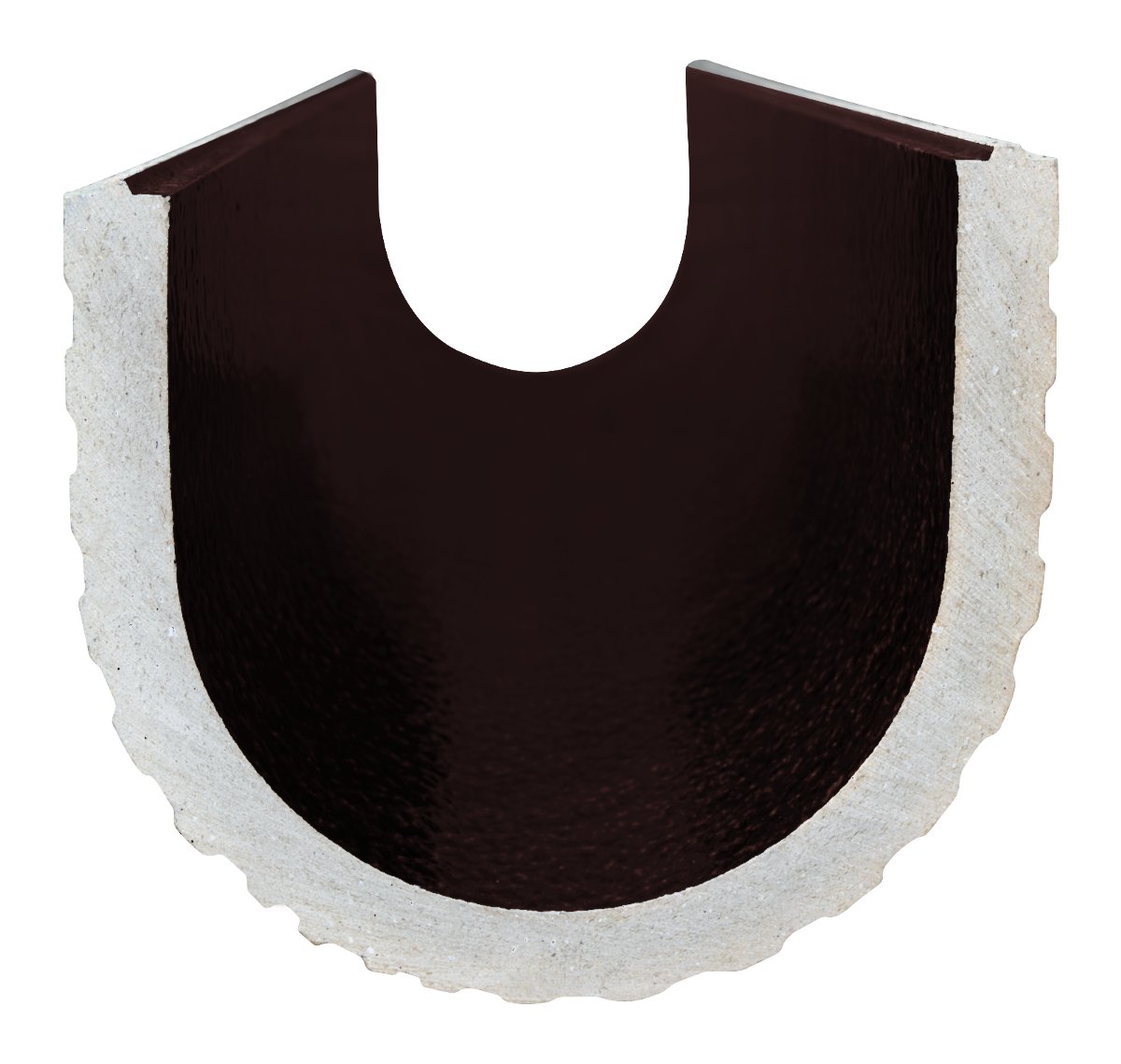

Steinzeug U-Schalen (U-Gerinne)

Beschreibung

U-Schalen welche man auch als Steinzeug U-Gerinne bezeichnen kann, da man mit ihnen ein Gerinne in Form eines U's ausbildet. Sie werden meist zum kompletten auskleiden der Sohle bis zur Höhe der Berme eingesetzt. Diese wurden auf wunsch von Betonwerken entwickelt um den Arbeitsaufwand beim ausbilden der Sohle so gering wie möglich zu halten. Durch die U-Schalen fällt das klinkern des Gerinnes der Kanäle bis zur Höhe der Berme weg, was Zeit und vor allem Geld spart.

Abmessungen

U-Schalen existieren in zwei Größen - DN 150 sowie DN 200. Man erhält sie in einer Baulänge von einem Meter in gerader Ausführung. Abzweige wie T-Stücke werden nicht hergestellt und müssen somit weiterhin geklinkert werden. Natürlich sind U-Gerinne, wie alle hochwertigen Steinzeugerzeugnisse, korrosionsbeständig und von langer Lebensdauer.

DN Höhe Baulänge t Gewicht Verpackungseinheit
150 169 mm 1000 mm 22,5 mm 18,5 kg 44 Stück
200 227 mm 1000 mm 25,0 mm 27,5 kg 24 Stück

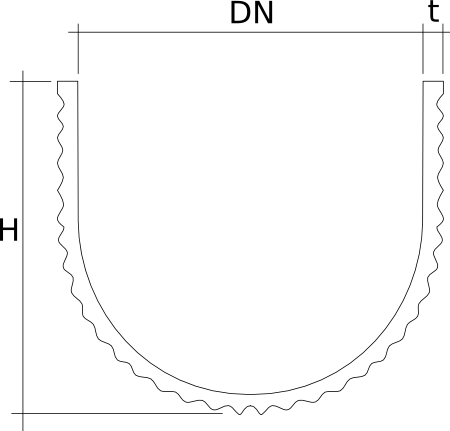

Zeichnung

Steinzeug U-Schalen

t entspricht der Wandstärke an der dicksten Stelle.

DIN, EN und Normen

Für U-Gerinne existieren keine eigenen DIN oder EN Vorschriften. Man kann die U-Gerinne jedoch aus der DIN 4051 (Kanalklinker - Anforderungen, Prüfung, Überwachung) und der DIN EN 295-5 (Steinzeugrohre und Formstücke sowie Rohrverbindungen für Abwasserleitungen und -kanäle) sowie der DIN 18902 (Steinzeugteile für den Stallbau; Schalen, Platten, Tröge) ableiten.
